Model: RE-21-1-A01
Hãng: LTN SERVOTECHNIK GMBH
ĐẶC ĐIỂM KỸ THUẬT:
Điện cực: 1
Tỷ lệ chuyển đổi: 1 ±10%
Điện áp đầu vào: 40 mA ở 7 V & 5 kHz
Độ chính xác: ± 6', ± 4'
Nhiệt độ : -55 °C ... +155 °C
Tốc độ : 20.000 vòng/phút
Hotline: 0933.911.903
Liên hệ với chúng tôi để có thêm thông tin và giá tốt nhất!

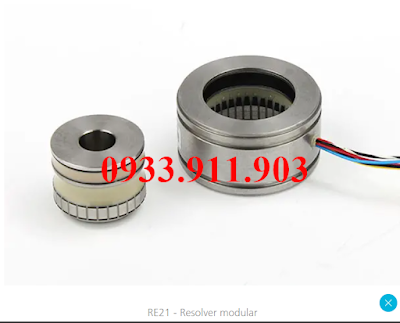

RESOLVER RE-21
| Type |
RE-21-1-A01 |
RE-21-1-A05 |
| Pole pairs |
1 |
1 |
| Transformation ratio |
1 ±10% |
0,5 ±10% |
| Input current |
40 mA at 7 V & 5 kHz |
70 mA at 7 V & 5 kHz |
| Phase shift |
11° ±3° at 7 V & 5 kHz |
8° ±3° at 7 V & 5 kHz |
| Accuracy |
± 6', ± 4' on request |
± 6' |
| Null voltage |
≤ 30 mV |
≤ 30 mV |
| Operating temperature |
-55 °C ... +155 °C |
-55 °C ... +155 °C |
| |
(-67 °F ... +311 °F) |
(-67 °F ... +311 °F) |
| Permissible speed |
≤ 20.000 rpm |
≤ 20.000 rpm |
| Shock |
1.000 m/s2 for 11 ms |
1.000 m/s2 for 11 ms |
| Vibration |
≤ 500 m/s2 at 10 ... 500 Hz |
≤ 500 m/s2 at 10 ... 500 Hz |
| Hi-pot housing/winding |
≤ 500 VAC at 50 Hz & 1 s |
≤ 500 VAC at 50 Hz & 1 s |
| Hi-pot winding/winding |
≤ 250 VAC at 50 Hz & 1 s |
≤ 250 VAC at 50 Hz & 1 s |
| Rotor / Stator |
Completely impregnated |
Completely impregnated |
| |
|
|
| Type |
RE-21-3-A03 |
RE-21-1-K05 |
| Pole pairs |
3 |
1 |
| Transformation ratio |
0,5 ±10% |
0,5 ±10% |
| Input current |
62 mA at 7 V & 5 kHz |
21 mA at 5 V & 1 kHz |
| Phase shift |
12° ±3° at 7 V & 5 kHz |
26° ±3° at 5 V & 1 kHz |
| Accuracy |
± 6' |
± 10' |
| Null voltage |
≤ 30 mV |
≤ 30 mV |
| Operating temperature |
-55 °C ... +155 °C |
-55 °C ... +155 °C |
| |
(-67 °F ... +311 °F) |
(-67 °F ... +311 °F) |
| Permissible speed |
≤ 20.000 rpm |
≤ 20.000 rpm |
| Shock |
1.000 m/s2 for 11 ms |
1.000 m/s2 for 11 ms |
| Vibration |
≤ 500 m/s2 at 10 ... 500 Hz |
≤ 500 m/s2 at 10 ... 500 Hz |
| Hi-pot housing/winding |
≤ 500 VAC at 50 Hz & 1 s |
≤ 500 VAC at 50 Hz & 1 s |
| Hi-pot winding/winding |
≤ 250 VAC at 50 Hz & 1 s |
≤ 250 VAC at 50 Hz & 1 s |
| Rotor / Stator |
Completely impregnated |
Completely impregnated |
